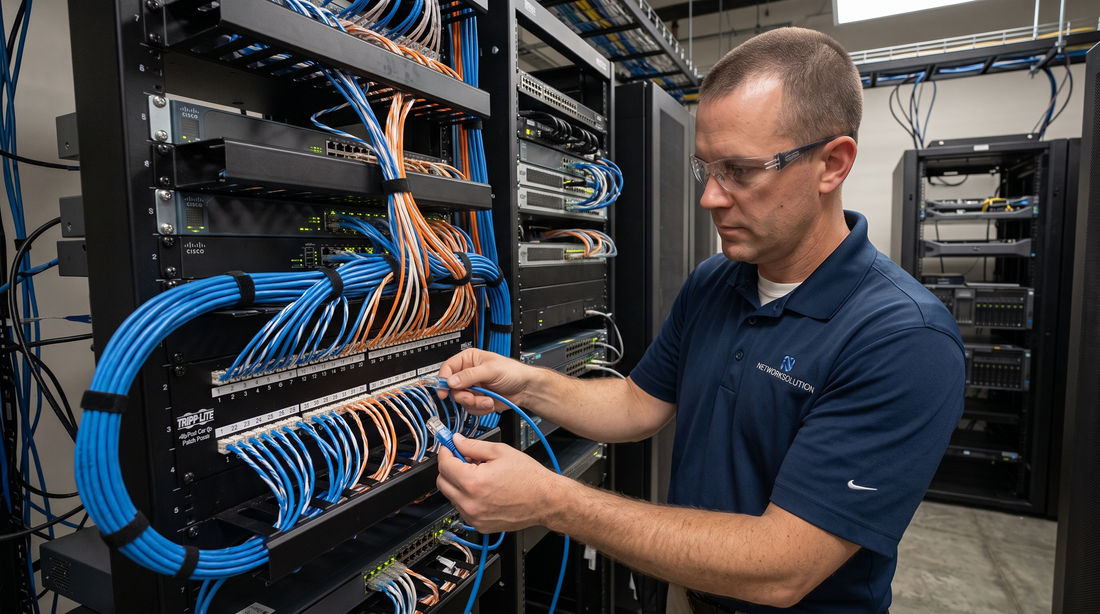

Guía técnica definitiva: Cómo parchear un patch panel paso a paso

Introducción al parcheo de redes

En el mundo de las telecomunicaciones y la infraestructura de datos, el patch panel (o panel de parcheo) es el corazón del sistema de cableado estructurado. Su función principal es servir como un punto de interconexión centralizado donde terminan los cables horizontales provenientes de las tomas de pared y se conectan a los equipos activos, como switches o routers. Un parcheo correcto es vital para garantizar la integridad de la señal y facilitar el mantenimiento futuro dentro de los armarios rack de 19 pulgadas y servidores.

Herramientas necesarias para un acabado profesional

Antes de comenzar el proceso físico, es imprescindible contar con las herramientas adecuadas. La calidad del contacto eléctrico y la durabilidad de la red dependen directamente de la precisión del utillaje utilizado. Entre las herramientas de ferretería y herramientas manuales de precisión más comunes para esta tarea se encuentran:

• Pelacables (Stripper): Para retirar la cubierta exterior del cable UTP/FTP sin dañar los hilos internos.
• Herramienta de impacto (Punch Down Tool): Equipada con una cuchilla tipo 110 o Krone, es la encargada de insertar el hilo en el terminal IDC y cortar el sobrante.
• Cortacables de precisión: Para un acabado limpio antes de la inserción.
• Probador de red (Lan Tester): Para verificar la continuidad y el mapeado de los pines una vez finalizado el trabajo.

Proceso de parcheo paso a paso

1. Preparación del cable

Mida el cable con generosidad, dejando un margen de maniobra (slack) para posibles re-terminaciones. Utilice el pelacables para retirar aproximadamente 3 a 5 centímetros de la chaqueta exterior. Es crucial no realizar cortes profundos que puedan seccionar el aislamiento de los pares trenzados de cobre.

2. Organización de los pares trenzados

Una vez expuestos los cuatro pares (naranja, verde, azul y marrón), desenrede los hilos lo mínimo posible. La normativa de categorías superiores (como Cat6 o Cat6A) es muy estricta con el trenzado: perder el trenzado más de 13 mm puede introducir diafonía (crosstalk) y reducir el rendimiento de la red. Organice los hilos según el código de colores indicado en la parte posterior del patch panel para el estándar elegido (A o B).

3. Inserción y terminación (Punch Down)

Coloque cada hilo en su ranura correspondiente del bloque IDC (Insulation Displacement Connector). Utilice la herramienta de impacto con la cuchilla de corte orientada hacia el exterior del bloque. Presione con firmeza hasta escuchar el 'clic' característico. La herramienta empujará el cable dentro de las cuchillas metálicas del bloque, que cortarán el aislante para hacer contacto con el cobre, mientras la cuchilla integrada eliminará el exceso de cable.

4. Gestión y fijación de cables

Una vez terminados todos los puertos, es fundamental asegurar los cables a la barra de soporte trasera del panel. El uso de fijación y manguitos de cables evita que el peso de los mazos de cables ejerza tensión sobre las conexiones IDC, lo que podría provocar desconexiones intermitentes con el tiempo.

Mantenimiento y organización del Rack

Un patch panel bien parcheado es solo la mitad del trabajo. Para una gestión eficiente, se deben utilizar organizadores de cables con clip y pasacables horizontales y verticales. Esto no solo mejora la estética del centro de datos, sino que optimiza el flujo de aire y facilita la identificación de averías.

Un rack ordenado reduce el tiempo de resolución de problemas en un 50%. Etiquete siempre ambos extremos de cada conexión.

Verificación final

El último paso consiste en certificar o testear la conexión. Utilice un comprobador de red para asegurar que los 8 hilos tienen continuidad y que no hay cortocircuitos ni pares cruzados. Si la red requiere latiguillos de conexión hacia equipos de fibra, asegúrese de que el entorno esté preparado con cables de fibra óptica y latiguillos de alta calidad para no crear cuellos de botella en la infraestructura.

Seguir estos pasos garantiza una red robusta, escalable y profesional, minimizando los errores de capa física que son los más difíciles de diagnosticar en sistemas de telecomunicaciones complejos.
