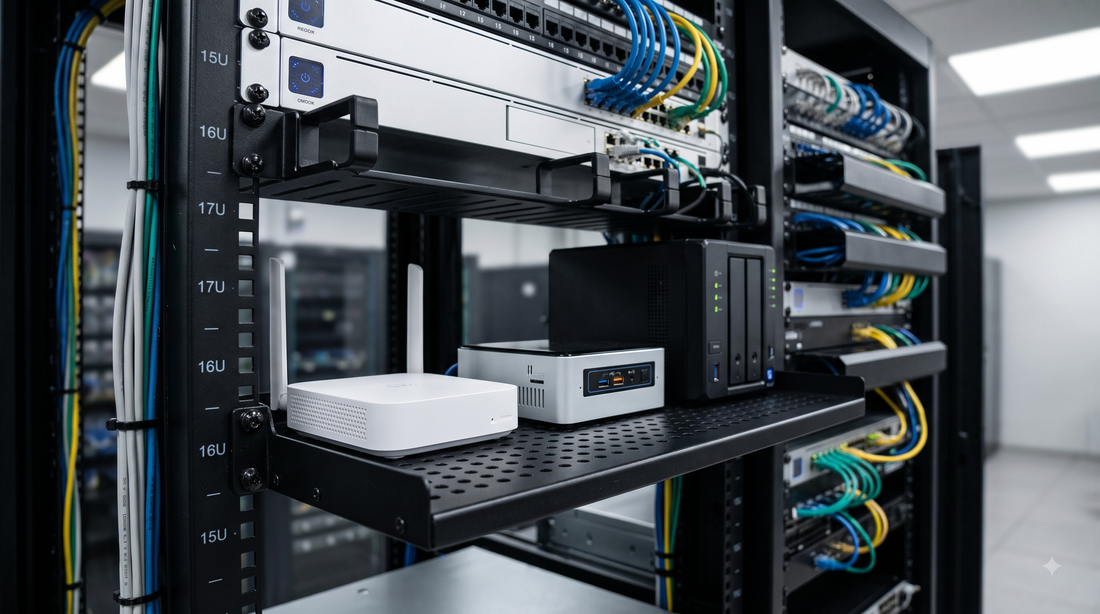

Guía completa de bandejas para racks de 19" y 10": Tipos, usos y consejos prácticos

Las bandejas para racks son accesorios indispensables en cualquier infraestructura de red, centro de datos o entorno de telecomunicaciones. Aunque muchos equipos están diseñados con orejas de montaje para fijarse directamente a los perfiles del armario, existe una gran cantidad de hardware "no enracable" (como mini PCs, módems de fibra, NAS de sobremesa, switches compactos o SAIs) que requiere una superficie plana y segura para su instalación.

1. Tamaño del rack: 19" vs. 10"

• Racks de 19 pulgadas (Estándar industrial): Es el formato universal utilizado en centros de datos, salas de servidores y armarios de comunicaciones corporativos. Las bandejas de 19" están disponibles en una enorme variedad de profundidades (desde 150 mm hasta más de 1000 mm) y capacidades de carga.
• Racks de 10 pulgadas (Formato SOHO / Doméstico): Diseñados para espacios reducidos, oficinas pequeñas (SOHO) o domótica. Tienen un ancho útil mucho menor y sus bandejas suelen ser exclusivamente fijas de fijación frontal, con profundidades reducidas (entre 150 mm y 280 mm) e ideales para cargas ligeras.

2. Clasificación de las bandejas según su montaje y mecanismo

Bandejas fijas de fijación frontal (Cantilever / 2 puntos)

Se atornillan únicamente a los dos perfiles verticales delanteros del armario rack.

• Capacidad de carga: Ligeras a moderadas (habitualmente entre 10 kg y 25 kg).
• Ocupación: Generalmente ocupan 1U o 2U de altura.
• Ventajas: Compatibles con racks de marco abierto (2 posts), armarios murales poco profundos y racks donde los perfiles traseros están bloqueados o ausentes.
• Usos recomendados: Módems, routers domésticos, pequeños switches no enracables, mediaconvertidores y herramientas de prueba.

Bandejas fijas de 4 puntos (Fijación frontal y trasera)

Se anclan tanto a los perfiles verticales delanteros como a los traseros mediante soportes ajustables en profundidad.

• Capacidad de carga: Alta a muy alta (desde 50 kg hasta más de 100 kg en modelos reforzados).
• Ventajas: Máxima estabilidad y distribución del peso. Evitan la torsión del bastidor.
• Usos recomendados: Servidores formato torre o sobremesa, SAIs (UPS) pesados, matrices de discos no enracables y bancadas de baterías.

Bandejas extraíbles o deslizantes

Equipadas con guías telescópicas con rodamientos que permiten deslizar la bandeja hacia el exterior del rack, similar a un cajón.

• Fijación: Casi siempre requieren anclaje a 4 puntos para garantizar estabilidad al desplegarse.
• Capacidad de carga: Media (normalmente entre 25 kg y 45 kg).
• Ventajas: Facilitan el acceso físico directo a la parte trasera e inferior de los equipos sin necesidad de desmontarlos.
• Usos recomendados: Teclados y monitores KVM, ordenadores portátiles de diagnóstico, equipos que requieren mantenimiento o inspección frecuente.

3. Superficie de la bandeja: Perforada vs. Ciega

Tipo	Características	Uso óptimo
Ventilada / Perforada	Presenta orificios o ranuras a lo largo de la superficie para permitir el paso de aire vertical.	Equipos que generan calor (mini PCs, módems, pequeñas fuentes de alimentación).
Ciega / Sólida	Superficie lisa y continua sin perforaciones.	Equipos muy ligeros, papelería de red, cajones de almacenamiento o zonas con aislamiento térmico específico.

4. Consejos clave de selección e instalación

1. Mide la profundidad útil (distancia entre perfiles): No confundas la profundidad total del armario exterior con la distancia real entre los perfiles verticales interior (19" profiles). En bandejas fijas de 4 puntos y extraíbles, verifica que el rango de ajuste del riel coincida con el fondo de tu armario.
2. Calcula el margen de peso: Selecciona una bandeja cuya carga máxima recomendada supere al menos en un 20% o 30% el peso total del equipo que colocarás sobre ella.
3. Gestión del cableado en bandejas extraíbles: Si utilizas una bandeja deslizante, instala un brazo organizador de cables (cable management arm) o deja suficiente holgura con bridas de velcro en la parte trasera. De lo contrario, los cables se engancharán o tensionarán al tirar de la bandeja.
4. Respetar la ventilación horizontal y vertical: Evita amontonar equipos sobre una misma bandeja bloqueando sus salidas de aire laterales o superiores. Deja siempre de 0.5U a 1U libre por encima de los equipos de alto consumo térmico.
5. Uso de gomas o alfombrillas antideslizantes: Si vas a colocar equipos sin patas de goma sobre bandejas metálicas, añade pequeñas láminas de silicona para evitar deslizamientos al accionar las puertas del armario o por vibraciones.
