Guía definitiva: ¿Qué es una unidad de rack (U) y cómo calcular cuánto espacio necesitas?

Comprar un armario rack parece sencillo hasta que te encuentras con siglas como 12U, 22U o 42U, o peor aún, cuando terminas de atornillar tus servidores y te das cuenta de que no te cabe el SAI o que los cables no dejan cerrar la puerta.

El error más común al montar una sala de servidores o un Home Lab es calcular el espacio justito para lo que tienes hoy. En esta guía te explicamos qué significa exactamente esa famosa "U" y cómo calcular el tamaño perfecto de tu rack para no quedarte corto ni gastar dinero de más.

¿Qué es exactamente una Unidad de Rack (U)?

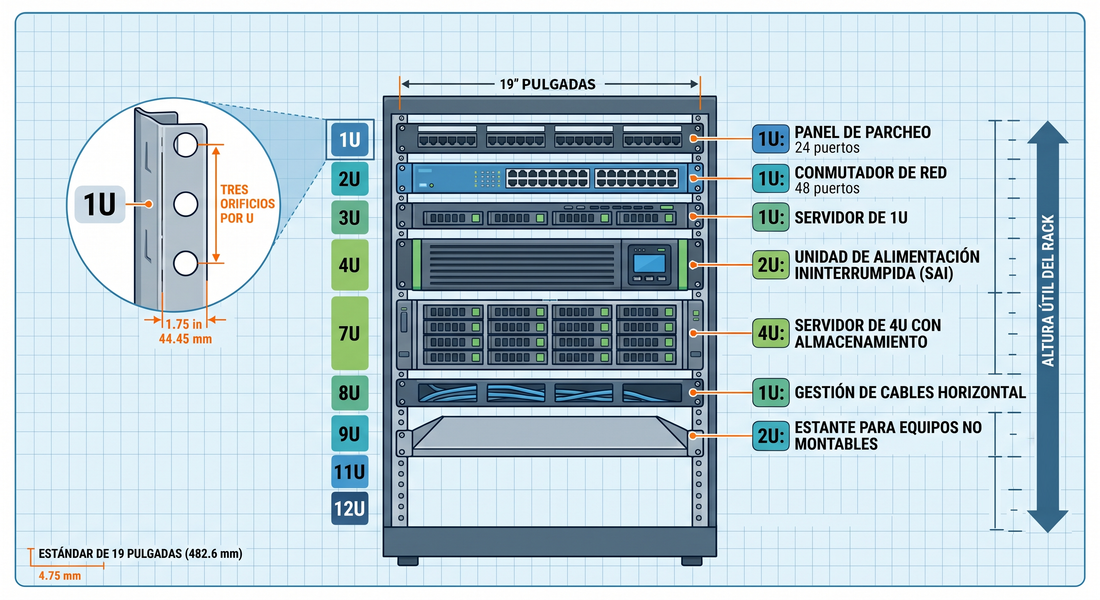

La U (o RU, del inglés Rack Unit) es la unidad de medida estándar universal utilizada para describir la altura vertical de los equipos diseñados para montarse en bastidores o armarios rack de 19 pulgadas.

💡 La regla de oro:

1U = 1,75 pulgadas = 44,45 mm (o 4,445 cm)

Cualquier equipo que compres para un rack tendrá una altura medida en múltiplos de esta unidad: 1U, 2U, 3U, 4U, etc.

La regla de los 3 agujeros (Explicación visual)

Si miras de cerca los perfiles o rieles metálicos verticales de un armario rack, verás que están llenos de orificios. Estos agujeros no están repartidos al azar: están agrupados en conjuntos de tres.

[ • ]  ┐
[ • ]  ├─  1U (1,75" / 44,45 mm)
[ • ]  ┘
 ───  <-- Línea divisoria de la unidad
[ • ]  ┐
[ • ]  ├─  2U
[ • ]  ┘

Cada conjunto de 3 agujeros equivale a 1U de espacio. Cuando atornillas un equipo de 1U, utilizarás los orificios superior e inferior de ese grupo de tres. Si el equipo es de 2U, ocupará dos grupos consecutivos (6 agujeros en total).

Aclaración importante: La "U" mide únicamente la altura. El ancho estándar del frontal de un rack de comunicaciones es casi siempre de 19 pulgadas (482,6 mm).

¿Cuánto ocupa cada equipo? (Ejemplos reales)

Para que puedas hacerte una idea visual rápida, aquí tienes una tabla con el espacio ocupado por el equipamiento más habitual:

Cómo calcular el espacio que necesitas (Paso a paso)

Para calcular el tamaño de rack que debes comprar, no basta con sumar la altura de tus aparatos actuales. Usa esta fórmula sencilla:

Aplica estos 4 pasos prácticos:

1. Haz inventario de tus equipos actuales

Suma la altura de todos los dispositivos que vas a instalar inmediatamente.

• Ejemplo: 1 Router (1U) + 1 Switch (1U) + 1 Servidor NAS (2U) + 1 SAI (2U) = 6U.

2. Añade los accesorios de gestión

Un rack funcional necesita orden y flujo de aire. Cuenta el espacio para:

• Patch panel: 1U
• Organizadores de cables: Al menos 1U o 2U.
• PDU (Base de enchufes): Si va en horizontal, suma 1U (si la montas en vertical en la parte trasera, consume 0U de frontal).
• Resultado acumulado: 6U + 3U = 9U.

3. Aplica la "Regla del 30% de margen" (Crecimiento futuro)

Nunca compres un rack a la medida exacta. Tarde o temprano añadirás otro switch, un segundo servidor o más bandejas. Multiplica tus necesidades actuales por 1,3.

• Cálculo: 9 U x 1,3 = 11,7 U

4. Redondea hacia arriba al tamaño estándar comercial

Los armarios rack se venden en medidas estándar (como 6U, 9U, 12U, 15U, 18U, 22U, 42U).

• Conclusión: Para un cálculo de ~12U, la opción óptima para comprar sería un armario de 12U o, preferiblemente, un 15U para trabajar con total holgura.

Dos factores extra que no debes ignorar

1. La profundidad (Profundidad del rack): La altura en U no sirve de nada si tu servidor mide 800 mm de fondo y tu armario rack solo tiene 600 mm de profundidad externa. Verifica siempre la profundidad útil del armario.
2. El peso total sustentable: Los armarios murales (de pared) suelen soportar entre 30 kg y 60 kg. Si vas a meter SAIs pesados o varios servidores con muchos discos duros, necesitarás un rack de suelo, que puede soportar habitualmente desde 300 kg hasta más de 800 kg.

Resumen rápido

• 1U = 44,45 mm (3 agujeros del riel).
• Suma la altura de tus equipos y añade espacio para la gestión de cables.
• Añade un 30% extra de espacio libre pensando en el futuro.
• Revisa siempre la profundidad del rack además de la altura en U.
