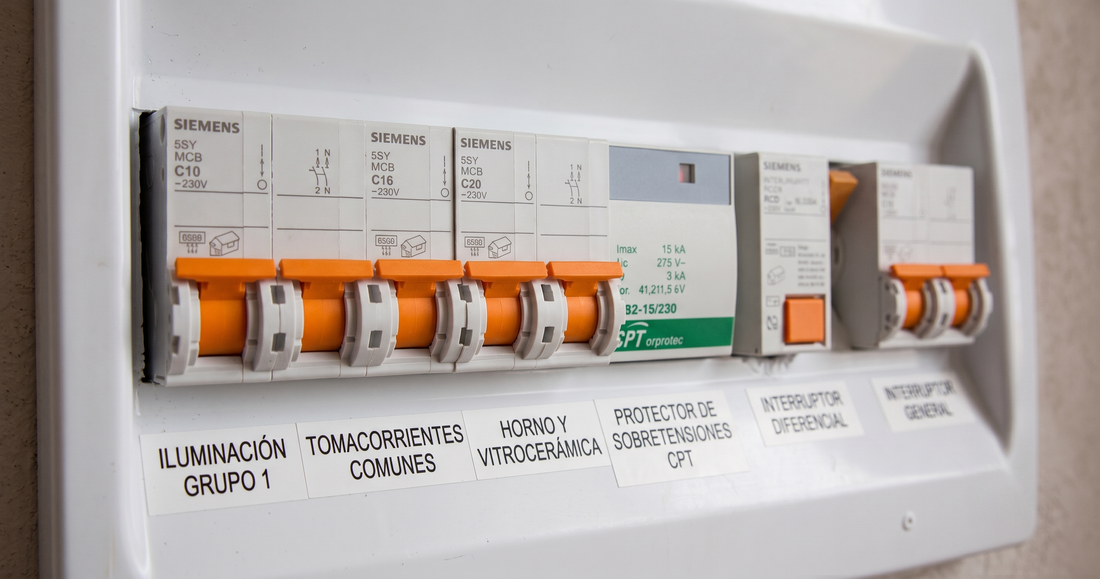

Guía Técnica: Cómo Configurar un Cuadro General de Mando y Protección (CGMP)
Compartir
Introducción al Cuadro General de Mando y Protección (CGMP)
El cuadro eléctrico, técnicamente conocido como Cuadro General de Mando y Protección (CGMP), es el corazón de cualquier instalación eléctrica doméstica o industrial. Su función principal es distribuir la energía a los diferentes circuitos de la vivienda y, lo más importante, garantizar la seguridad de las personas y de los equipos conectados. En España, el diseño y montaje de estos cuadros están estrictamente regulados por el Reglamento Electrotécnico para Baja Tensión (REBT).
Para realizar un montaje correcto, es fundamental contar con herramientas de ferretería y herramientas manuales de precisión que permitan realizar conexiones firmes, ya que un borne flojo es la causa principal de incendios eléctricos por sobrecalentamiento.
Componentes Esenciales y su Orden de Instalación
El orden de los componentes en el carril DIN no es aleatorio; responde a una jerarquía de protección que va desde la entrada de la línea general hasta los circuitos individuales. El esquema estándar recomendado es el siguiente:
- IGA (Interruptor General Automático): Es el primer elemento. Protege la instalación completa contra sobrecargas o cortocircuitos y corta la corriente de toda la casa. Su amperaje debe ir acorde a la potencia contratada y a la sección del cable de entrada.
- PCS (Protector Contra Sobretensiones): Obligatorio en nuevas instalaciones según el REBT. Protege los electrodomésticos de picos de tensión externos (como rayos o maniobras en la red eléctrica).
- ID (Interruptor Diferencial): Su función es la protección de personas. Detecta fugas de corriente a tierra. Lo habitual en viviendas es usar diferenciales de 40A con una sensibilidad de 30mA.
- PIAs (Pequeños Interruptores Automáticos): Son los encargados de proteger cada circuito específico de la casa (luces, enchufes, cocina, etc.).
Tip de Instalación: Organización de Cables
Mantener un orden visual dentro del cuadro facilita el mantenimiento futuro. El uso de organizadores de cables con clip y pasacables o bridas de fijación de cables ayuda a evitar que los conductores se amontonen frente a los magnetotérmicos, mejorando la ventilación y reduciendo el riesgo de arcos eléctricos.
Cálculos y Dimensionamiento de los Circuitos (PIAs)
Cada PIA debe estar dimensionado en función de la sección del cable que protege. Instalar un magnetotérmico de mayor amperaje que el soportado por el cable es un error crítico de seguridad. A continuación, se detalla la relación estándar en España:
- C1 (Iluminación): Magnetotérmico de 10A con cable de 1,5 mm².
- C2 (Tomas de corriente de uso general): Magnetotérmico de 16A con cable de 2,5 mm².
- C3 (Cocina y horno): Magnetotérmico de 25A con cable de 6 mm².
- C4 (Lavadora, lavavajillas y termo): Magnetotérmico de 20A con cable de 4 mm².
- C5 (Tomas de baño y cocina): Magnetotérmico de 16A con cable de 2,5 mm².
Normativa y Consejos de Seguridad
El REBT especifica que cada interruptor diferencial puede controlar un máximo de 5 circuitos (PIAs). Si la vivienda es grande y requiere más circuitos, se debe instalar un segundo interruptor diferencial para repartir la carga. Esto evita que una pequeña fuga en un circuito deje sin luz a toda la propiedad.
"La seguridad eléctrica no es opcional. El uso de materiales certificados y el respeto estricto a las secciones de cableado son la única garantía contra fallos catastróficos."
Otro aspecto fundamental es el peinado del cuadro. Se recomienda el uso de puentes de conexión o peines de cobre (busbars) para unir los polos superiores de los PIAs, lo que garantiza una distribución de fase y neutro mucho más limpia y segura que los puentes hechos manualmente con trozos de cable.
Tips para un Acabado Profesional
- Etiquetado: Identifique claramente cada circuito con etiquetas termoplásticas o adhesivos específicos.
- Reserva de espacio: Siempre deje un 20% de espacio libre en el carril DIN para futuras ampliaciones (aire acondicionado, cargadores de coche eléctrico, etc.).
- Par de apriete: Use destornilladores dinamométricos si es posible para asegurar que los bornes tengan la presión exacta recomendada por el fabricante.
- Protección exterior: Si el cuadro se ubica en zonas de paso o entradas, considere instalar tejadillos de puerta en la fachada exterior si hay riesgo de filtraciones de agua que alcancen las canalizaciones de entrada.
En conclusión, el montaje de un cuadro eléctrico requiere precisión técnica y un conocimiento profundo de la normativa. Asegurarse de que cada componente, desde el IGA hasta el último PIA, esté correctamente seleccionado y apretado, es lo que diferencia una instalación precaria de una profesional y segura.
