La importancia del latiguillo de fibra en la infraestructura moderna

En un mundo donde la latencia se mide en milisegundos y el ancho de banda es el motor de la economía digital, los cables de fibra óptica no son simplemente accesorios, sino las arterias vitales de cualquier centro de datos o red corporativa. Elegir un latiguillo (o patch cord) incorrecto puede derivar en una degradación severa de la señal, errores de paquetes e incluso daños físicos en los transceptores ópticos.

Para evitar estos problemas, es fundamental comprender las especificaciones técnicas que definen a cada cable, desde el núcleo de silicio hasta el tipo de pulido del conector. En esta guía técnica, analizaremos los criterios esenciales para realizar una elección profesional y sin errores.

1. Monomodo vs. Multimodo: ¿Qué distancia necesita cubrir?

El primer paso es identificar el tipo de fibra que utiliza su electrónica de red. Mezclar estos dos tipos de fibra es un error crítico que resultará en una falta total de conectividad.

  • Fibra Monomodo (SMF - OS1/OS2): Utiliza un núcleo muy pequeño (9 micras) que permite que la luz viaje en un solo modo. Es ideal para largas distancias (desde 2 km hasta 40 km o más). Generalmente, el recubrimiento exterior es de color amarillo.
  • Fibra Multimodo (MMF - OM1 a OM5): Con un núcleo más grande (50 o 62.5 micras), permite múltiples modos de propagación de la luz. Se utiliza para distancias cortas, típicamente dentro de racks o edificios. Los estándares modernos como OM3 (color aqua) y OM4 (color magenta/erika violet) son esenciales para redes de 10GbE, 40GbE y 100GbE.
Ficha Técnica de Velocidades Multimodo
  • OM3: Hasta 10 Gbps a 300 metros.
  • OM4: Hasta 10 Gbps a 550 metros o 100 Gbps a 150 metros.
  • OM5: Diseñada para multiplexación por división de longitud de onda corta (SWDM).

2. Los conectores: El lenguaje físico de la red

La terminación del latiguillo debe coincidir exactamente con el puerto de su transceptor (SFP+, QSFP) o del panel de parcheo. Los más comunes en entornos profesionales son:

  • LC (Lucent Connector): El estándar actual en centros de datos. Es pequeño, de alta densidad y cuenta con un clip de seguridad.
  • SC (Subscriber Connector): Más grande que el LC, utiliza un sistema de empuje y tracción (push-pull). Muy común en redes FTTH y conversores de fibra óptica a UTP.
  • ST y FC: Conectores de rosca o bayoneta, más comunes en instalaciones industriales o equipos antiguos.

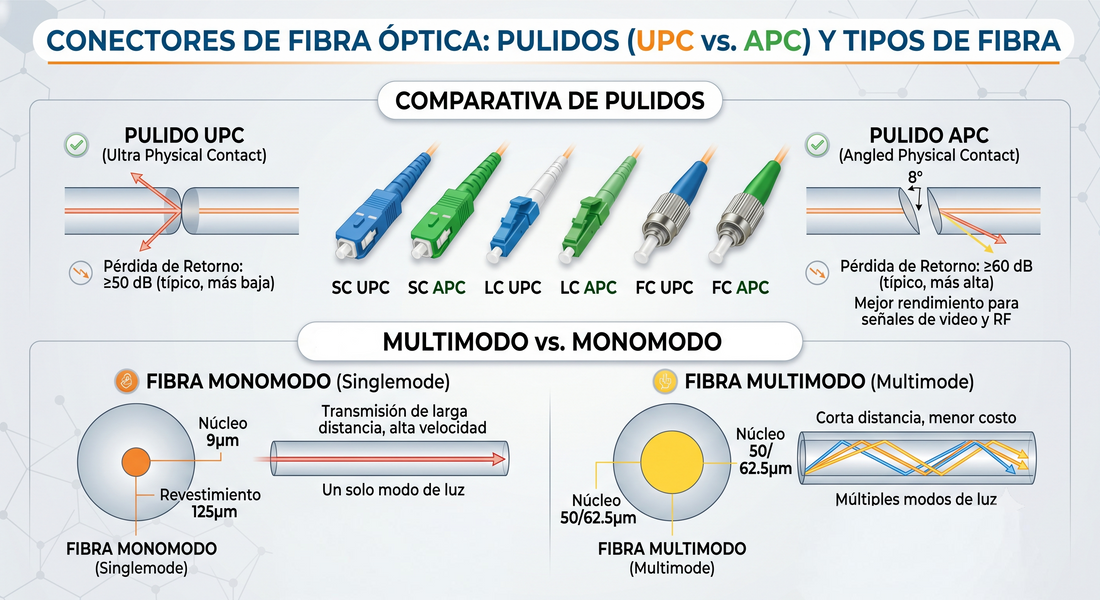

3. El color del conector: ¿UPC o APC?

Este es el punto donde más errores se cometen. El pulido del extremo de la fibra determina cuánta luz se refleja de vuelta hacia la fuente (pérdida de retorno).

  • UPC (Ultra Physical Contact): El conector es de color azul. El pulido es plano. Se usa en la mayoría de aplicaciones de datos estándar.
  • APC (Angled Physical Contact): El conector es de color verde. El pulido tiene un ángulo de 8 grados para minimizar la reflexión. Es obligatorio en aplicaciones de vídeo (CATV) y redes GPON. Importante: Nunca conecte un conector verde (APC) en un puerto azul (UPC), ya que dañará permanentemente la superficie de la fibra.
Consejo Pro: Gestión de Cableado

Para mantener la integridad de sus latiguillos, es vital instalarlos en un entorno organizado. Utilice armarios rack de 19 pulgadas y asegúrese de que cada cable descanse sobre bandejas fijas o extraíbles para evitar radios de curvatura excesivos que puedan fracturar el núcleo de vidrio.

4. La cubierta y la seguridad (LSZH)

En instalaciones profesionales, no solo importa el rendimiento, sino la seguridad contra incendios. La mayoría de los latiguillos de alta calidad cuentan con cubiertas LSZH (Low Smoke Zero Halogen). En caso de combustión, estos cables no emiten gases tóxicos ni humos opacos, algo crítico si el cableado discurre por conductos de ventilación o en el interior de armarios rack murales de pared en oficinas.

5. Resumen para una compra sin errores

Antes de adquirir su latiguillo, verifique esta lista de comprobación técnica:

  1. Tipo de fibra: ¿Es OS2 (amarillo) o OM3/OM4 (aqua/magenta)?
  2. Tipo de conector en ambos extremos: ¿LC-LC, LC-SC, o SC-SC?
  3. Tipo de pulido: ¿Azul (UPC) o Verde (APC)?
  4. Longitud: Evite el exceso de cable enrollado, pero no fuerce la tensión.
  5. Simplex o Duplex: La mayoría de las conexiones de datos requieren cables Duplex (dos fibras).
"Un sistema de fibra óptica es tan fuerte como su eslabón más débil. No escatime en la calidad de los latiguillos, ya que representan una fracción del coste total pero son responsables de la mayoría de las incidencias de capa física."

Siguiendo estos parámetros, garantizará una red robusta, escalable y, sobre todo, libre de las interrupciones intermitentes que suelen causar los componentes mal especificados.
